Сталь 16Г2АФ

Материалы для пайки	Сварочные материалы	Металлы цветные	Металлы черные
Припои Флюсы	Защитные газы Ленты Проволока сварочная Сварочные материалы производства ESAB Флюсы Электроды	Алюминий и сплавы алюминиевые Баббиты Магний и сплавы магниевые Медь и медные сплавы Никель и никелевые сплавы Прочие металлы Титан и сплавы титановые	Стали Стали зарубежные Чугуны

Марка:	Сталь 16Г2АФ
Стандарт:	ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия.
Классификация:	Металлы и сплавы->Металлы черные->Стали->Стали для сварных конструкций
Применение:	Сварные конструкции, детали ферм.

Химический состав

Mn, %	Si, %	С, %	V, %	N, %	Cr, %	Ni, %	Cu, %	As, %	S, %	P, %
от 1.3 до 1.7	от 0.3 до 0.6	от 0.14 до 0.2	от 0.08 до 0.14	от 0.015 до 0.025	до 0.4	до 0.3	до 0.3	до 0.08	до 0.04	до 0.035

Группы материалов

Группа свариваемости	Код группы материалов
легированные	01.04.00.

Физико-механические свойства

	Предел прочности (Временное сопротивление) σ_в, МПа	Предел текучести σ_0,2, МПа	Относительное удлинение после разрыва δ₅, %
листы в поставке	570	410	20

Физические свойства

Плотность ρ, кг/м³	Модуль упругости нормальный Ε, ГПа	Модуль сдвига G, ГПа
7850	200	77

Технологические свойства

Свариваемость	Склонность к отпускной хрупкости	Флокеночувствительность
сваривается без ограничений	не склонна	малочувствительна

источник -->

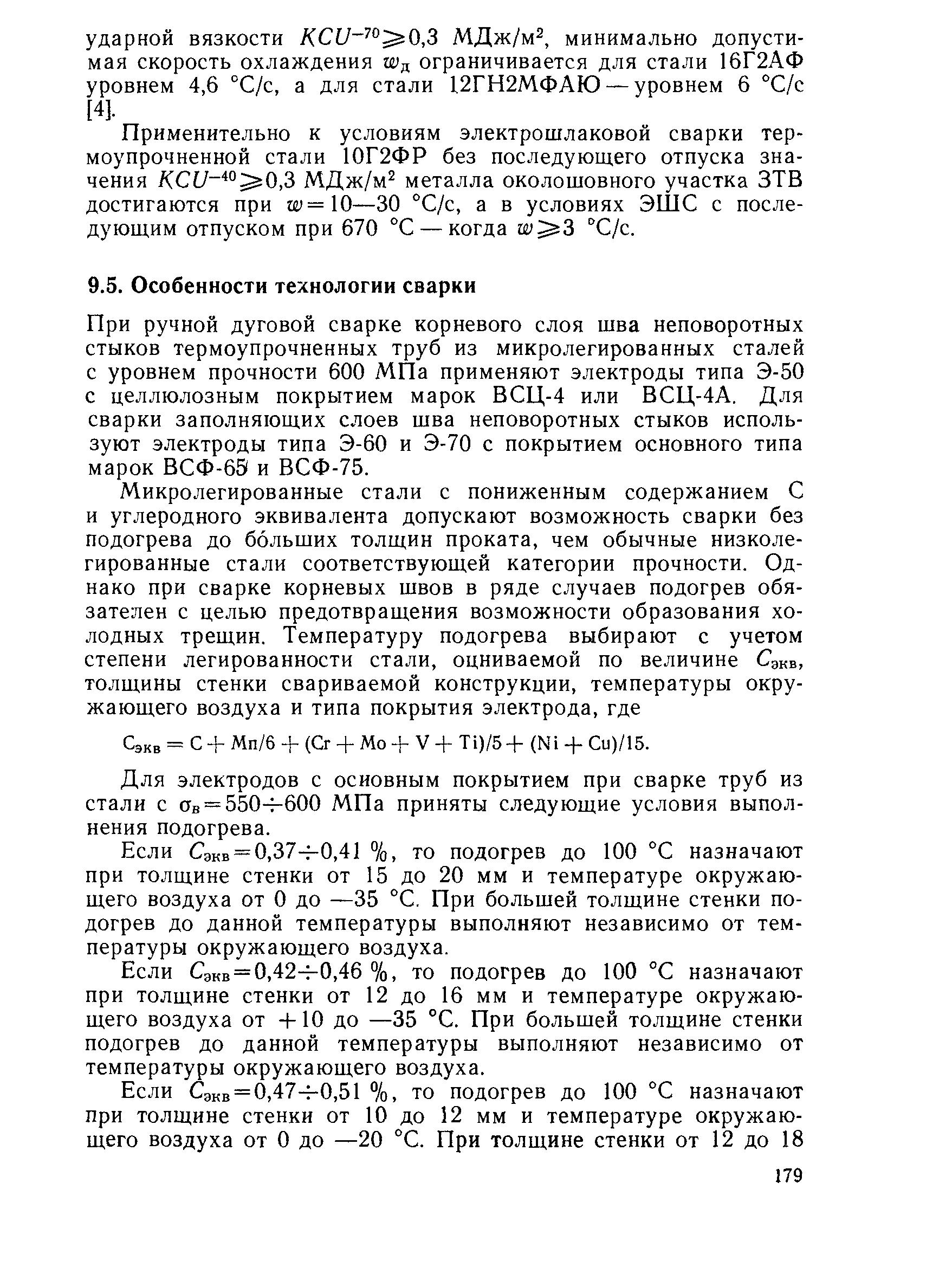

минимально допустимая скорость охлаждения в ограничивается для стали 16Г2АФ уровнем 4,6 град С/с

Классификация:

Главное меню
