Главное меню
Вы здесь
Сталь 12Х1МФ
| Материалы для пайки | Сварочные материалы | Металлы цветные | Металлы черные |
|---|---|---|---|
| Припои Флюсы |
Защитные газы Ленты Проволока сварочная Сварочные материалы производства ESAB Флюсы Электроды |
Алюминий и сплавы алюминиевые Баббиты Магний и сплавы магниевые Медь и медные сплавы Никель и никелевые сплавы Прочие металлы Титан и сплавы титановые |
Стали Стали зарубежные Чугуны |
| Марка: | Сталь 12Х1МФ |
|---|---|
| Стандарт: | ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия. |
| Классификация: | Металлы и сплавы->Металлы черные->Стали->Стали легированные |
| Применение: | Трубопроводы, трубы пароперегревателей и коллекторов высокого и сверхвысокого давления для работы при температуре 570-585град.С.Сталь теплоустойчивая перлитного класса. (ЭИ 575) |
Физические свойства
| Плотность ρ, кг/м3 |
Удельная теплоемкость C, кДж/(кг·°С) |
Модуль упругости нормальный Ε, ГПа |
Теплопроводность λ, Вт/(м·K) |
Температурный коэффициент линейного расширения αl, 10-6·°С-1 |
Коэффициент Пуассона μ |
|
|---|---|---|---|---|---|---|
| 7800 | ||||||
| 20 град.С | 209 | 36 | ||||
| 200 град.С. | 597 | 36 | ||||
| 100 град.С | 507 | |||||
| 20-100 град.С | 10.8 | |||||
| 20-200 град.С | 11.8 | |||||
| толщина до 90 мм | 210 | 36 | 10.8 | 0.3 | ||
Физико-механические свойства
| Предел прочности (Временное сопротивление) σв, МПа |
Предел прочности при сжатии σсж, МПа |
Предел текучести σ0,2, МПа |
Предел выносливости при растяжении σ-1, МПа |
Твердость по Бринеллю HB |
Предел выносливости при кручении τ-1, МПа |
Относительное сужение ψ, % |
Относительное удлинение после разрыва δ5, % |
|
|---|---|---|---|---|---|---|---|---|
| нормализация 960-980 гр.С.(возд) + отпуск 700-750 гр.С.(возд) | 480 | 260 | 21 | |||||
| нормализация 910-930 гр.С.(возд) + отпуск 670-690 гр.С.(возд) | 55 | |||||||
| 217 | ||||||||
| толщина до 90 мм | 470 | 255 | 236 | 118 | ||||
Химический состав
| Cr, % | Mn, % | Mo, % | Si, % | V, % | С, % | Ni, % | Cu, % | P, % | S, % |
|---|---|---|---|---|---|---|---|---|---|
| от 0.9 до 1.2 | от 0.4 до 0.7 | от 0.25 до 0.35 | от 0.17 до 0.37 | от 0.15 до 0.3 | от 0.1 до 0.15 | до 0.3 | до 0.2 | до 0.03 | до 0.025 |
Группы материалов
| Группа свариваемости |
Код группы материалов |
|---|---|
| теплоустойчивые | 04.00.00 |
Технологические свойства
| Температура ковки Tков, °C |
Свариваемость |
|---|---|
| от 800 до 1240 | ограниченно свариваемая |
источник: Документы на сварочные материалы Электроды ТМЛ-1У, ТМЛ-3У, ЦЛ 39
источник -->

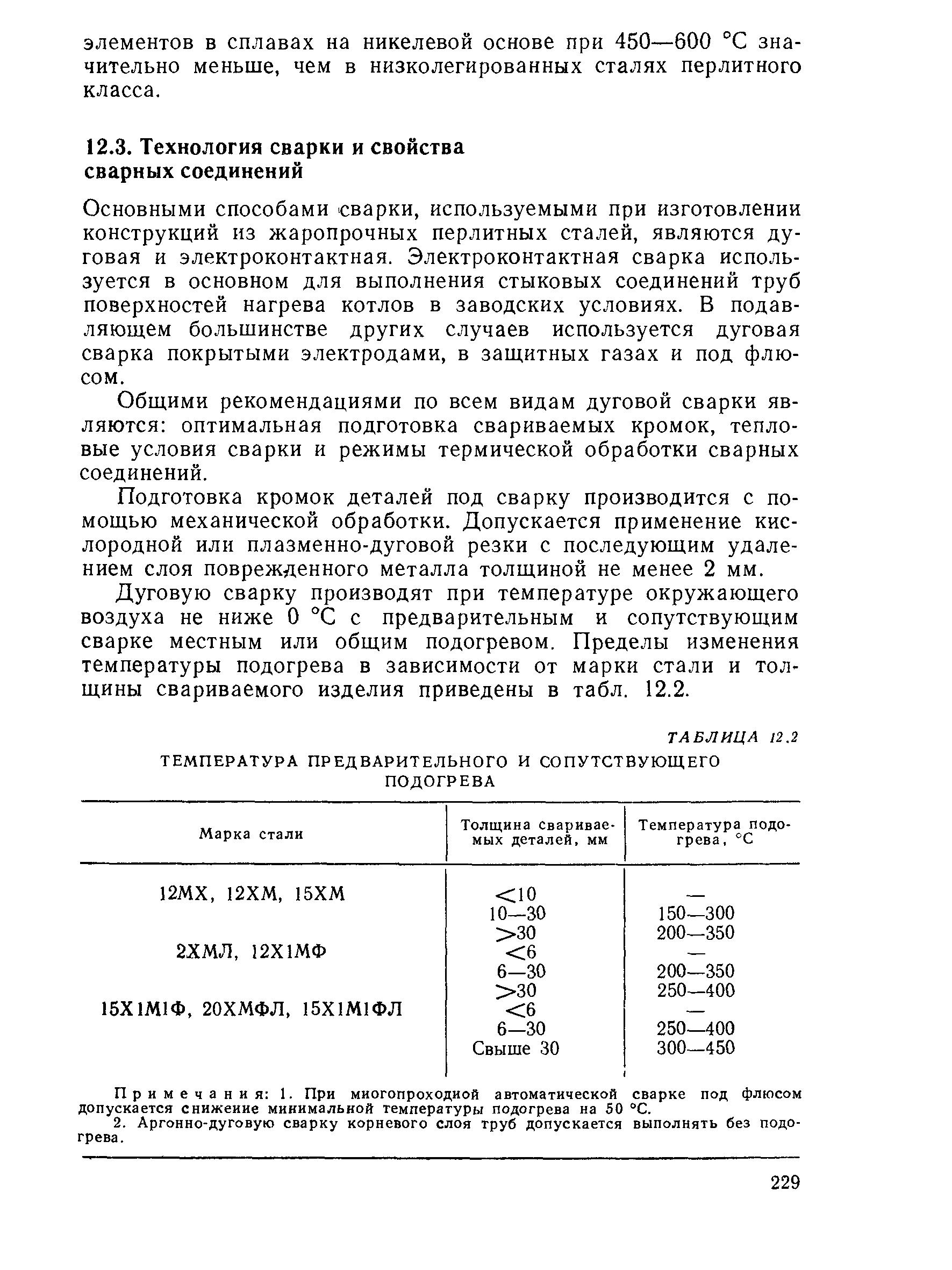

температура подогрева см. источник
источник -->
РДС
Для сварки хромомолибденованадиевых сталей 12Х1МФ, 15Х1М1Ф, 20ХМФЛ и 15Х1М1ФЛ - электроды типа Э-09Х1МФ марок ЦЛ-20, ЦЛ-45 диаметром 3 мм и более и электроды ЦЛ-39 диаметром 2,5 мм.
Сварка осуществляется на постоянном токе обратной полярности. Сила сварочного тока выбирается в зависимости от диаметра электрода и положения шва в пространстве. Сварка осуществляется узкими валиками без поперечных колебаний электрода с тщательной заваркой кратера перед обрывом дуги.
Для сварки хромомолибденованадиевых сталей 12Х1МФ, 15Х1М1Ф, 20ХМФЛ и 15Х1М1ФЛ - электроды типа Э-09Х1МФ марок ЦЛ-20, ЦЛ-45 диаметром 3 мм и более и электроды ЦЛ-39 диаметром 2,5 мм.
Сварка осуществляется на постоянном токе обратной полярности. Сила сварочного тока выбирается в зависимости от диаметра электрода и положения шва в пространстве. Сварка осуществляется узкими валиками без поперечных колебаний электрода с тщательной заваркой кратера перед обрывом дуги.
Классификация:
- Войдите, чтобы оставлять комментарии
Все материалы и ссылки, расположенные на сайте, размещены исключительно в ознакомительных и образовательных целях посетителей сайта.
Владельцы сайта не несут ответственности за их достоверность и содержание.
Все замечания и предложения можно отправлять на
