Марка:	Сталь 10ХСНД
Стандарт:	ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия.
Классификация:	Металлы и сплавы->Металлы черные->Стали->Стали для сварных конструкций
Применение:	Элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от -70град,С до +450град,С;детали, работающие под давлением в сосудах при температуре от минус 40до 400град.С.

Физико-механические свойства

	Предел прочности (Временное сопротивление) σ_в, МПа	Предел выносливости при изгибе σ_{-1 изг}, МПа	Предел текучести σ_0,2, МПа	Предел выносливости при растяжении σ_-1, МПа	Предел выносливости при кручении τ_-1, МПа	Относительное сужение ψ, %	Относительное удлинение после разрыва δ₅, %
листы в поставке	530		390				19
нормализация + работа при 20 гр.С.	540		410			71	36
нормализация + работа при 300 гр.С.	480		305			70	28
нормализация + работа при 500 гр.С.	370		265			77	30
нормализация		270		215	155

Химический состав

Si, %	Cr, %	Ni, %	Mn, %	Cu, %	С, %	As, %	S, %	P, %	N, %
от 0.8 до 1.1	от 0.6 до 0.9	от 0.5 до 0.8	от 0.5 до 0.8	от 0.4 до 0.6	до 0.12	до 0.08	до 0.04	до 0.035	до 0.012

Технологические свойства

Свариваемость	Температура ковки T_ков, °C	Флокеночувствительность	Склонность к отпускной хрупкости
сваривается без ограничений	от 850 до 1200	не чувствительна	мало склонна

Физические свойства

Плотность ρ, кг/м³	Модуль упругости нормальный Ε, ГПа	Модуль сдвига G, ГПа
7850	200	77

Группы материалов

Группа свариваемости	Код группы материалов
углеродистые	01.04.00.

источник: Документы на сварочные материалы

Электроды ОЗС-18, УОНИ-13/45А
Электроды ОЗС/ВНИИСТ-27 когда к металлу швов предъявляются повышенные требования по ударной вязкости при температуре до -60 С.
Э-138/50Н

источник -->

Для АФС применяется Флюс ОСЦ-45 проволока Св-08А
Флюс АН-348A проволока Св-08А
Флюс ФЦ-9 проволока Св-08АА
Для ЭШС применяется Флюс АН-8 проволока Св-08ГА
Флюс АН-8 проволока Св-09Г2
Флюс АН-8 проволока Св-08ГСМТ

источник -->

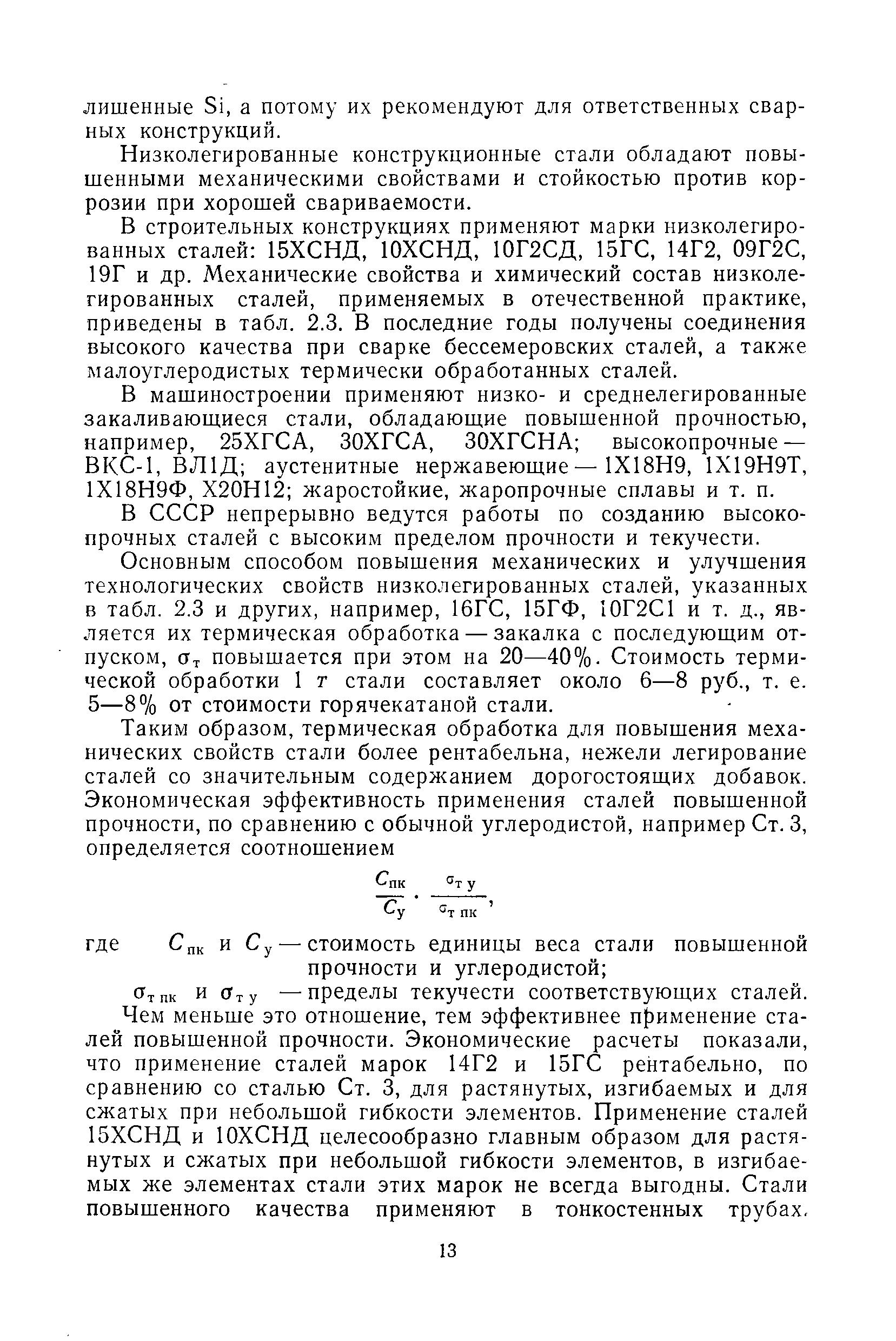

Применение сталей 15ХСНД и 10ХСНД целесообразно главным образом для растянутых и сжатых при небольшой гибкости элементов, в изгибаемых же элементах стали этих марок не всегда выгодны.

источник -->

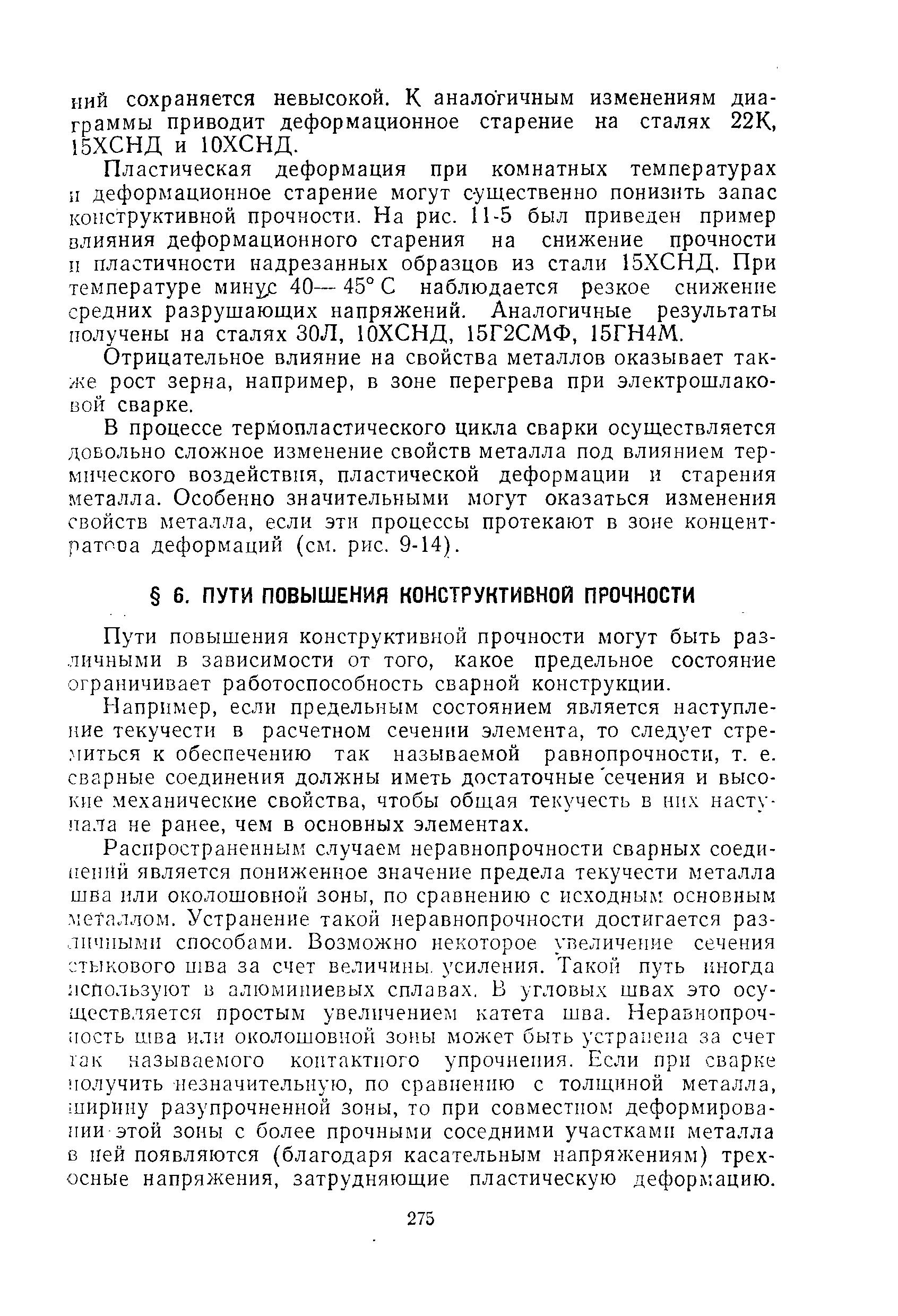

Пластическая деформация при комнатных температурах и деформационное старение могут существенно понизить запас конструктивной прочности. При температуре минус 40 - 45 град С наблюдается резкое снижение средних разрушающих напряжений.

источник -->

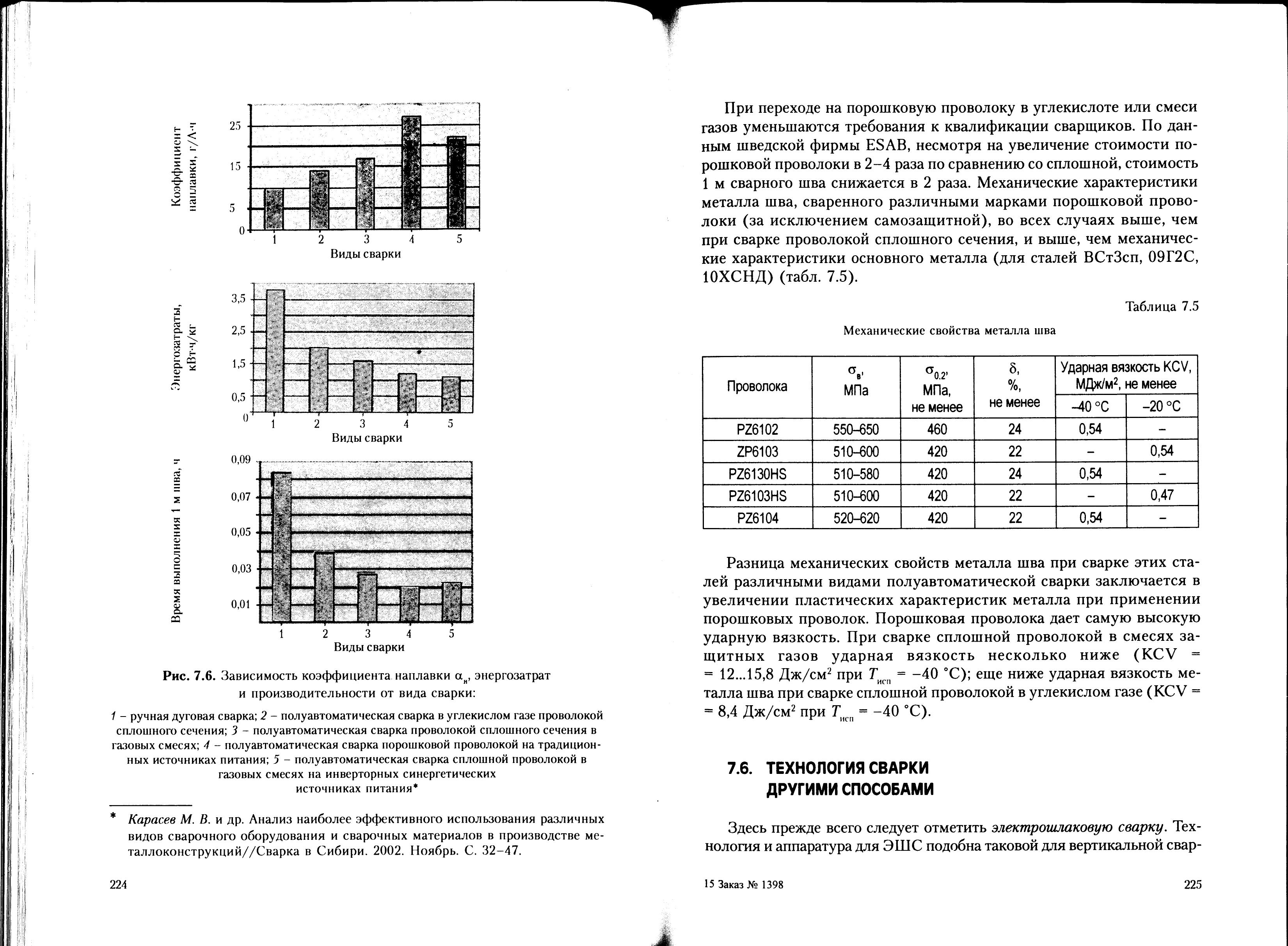

Механические свойства металла шва, сваренного различными марками порошковой проволоки (за исключением самозащитной), во всех случаях выше, чем при сварке проволокой сплошного сечения, и выше чем механические характеристики основного металла
Проволока PZ6102 пред. прочности 550-650 МПа
Проволока ZP6103 пред. прочности 510-600 МПа
Проволока PZ6130HS пред. прочности 510-580 МПа
Проволока PZ6103HS пред. прочности 510-600 МПа
Проволока PZ6104 пред. прочности 520-620 МПа

источник -->

В судостроении для относительно небольших толщин (до 50 мм) применяются автоматы с подачей одной электродной проволоки. Обычно применяют проволоку диаметром 3,0 мм, подаваемую без поперечных колебаний. Наиболее употребительна марка проволоки Св-10Г2С и флюсы марок АН-8, ФЦ-7, ОСЦ-45 и АН-348.
Следует отметить, что чем больше свариваемая толщина, тем более экономически выгодно применять ЭШС
